6月10日，西安炬光科技(688167.SH)发布《对于子公司刚烈时刻许可条约的公告》，公告称全资子公司瑞士炬光拟向大众杰出的半导体代工企业AH公司开展微棱镜透镜阵列和垂直光学耦合器关连时刻许可，条约项下一次性时刻许可费共计为1300万好意思元，外加许可居品特准权使用费。

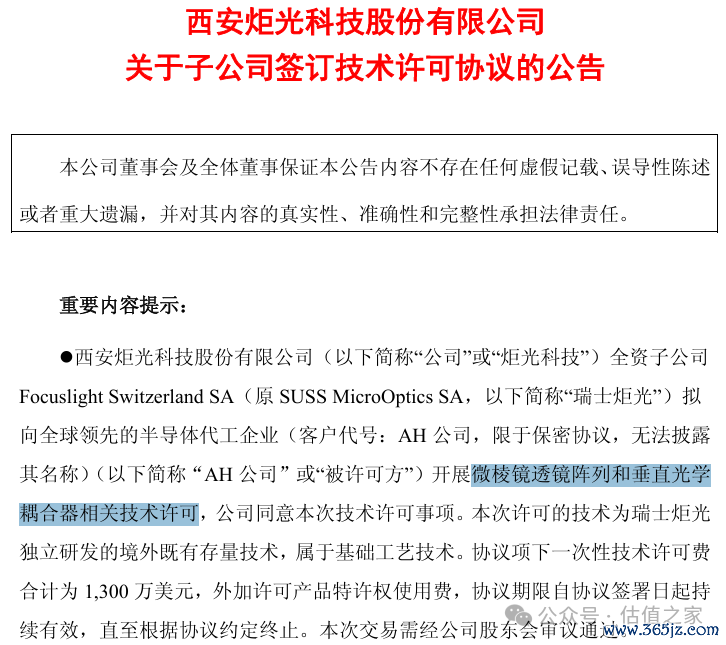

图片确认：炬光科技CPO时刻授权订单，数据起原于公司公告

兴致的是，在上述公告后，紧接着炬光科技就发布了践诺截止拟提前圮绝减持计较的公告，2月28日发布计较通过巨额往来神态减持50万股，践诺减持45万股，减持价钱区间301.20～458.00元/股。

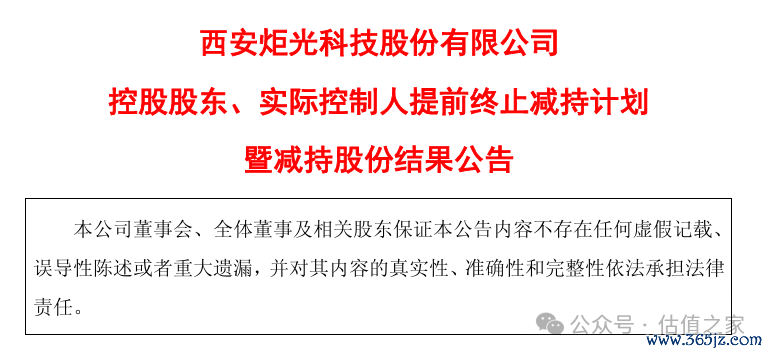

图片确认：炬光科技践诺截止东谈主提前圮绝减持计较，数据起原于公司公告

垂直光栅耦合与边际光栅耦合分袂是什么

由于本次时刻授权条约的巨大性较高，且触及专科名词较多，估值之家尽可能用阳春白雪的言语一步步作念出确认。

现在本钱市集对于CPO（共封装光学）多数的剖判，主要停留在这一层面：台积电通过硅光子COUPE封装时刻，把电芯片EIC和硅光芯片PIC宽广贴合在全部，酿成光电调度引擎，然后再将光电调度引擎通过CoWoS工艺和ASIC芯片封装在并吞块基板上，就是CPO。这个过程估值之家曾在《继CoWoS之后，COUPE成为AI芯片的下一个要害字》中有过确认，可供参考。

对于CPO来说，这个层面的剖判，是字面兴趣的剖判，但还不够。

在EIC和PIC封装完成后，光路从PIC发出，在PIC与外部光纤聚会的阿谁交壤面，怎样让发出的明后一碗水端平、况且以极低的损耗精确插足光纤阵列器件FAU中（注：FAU指聚会光纤的多通谈插头），或者反过来由外面FAU的光精确射入PIC的光波导通谈里，这个瞄准和聚会的时刻，叫作念“光学耦合时刻”或“光栅耦合时刻”。

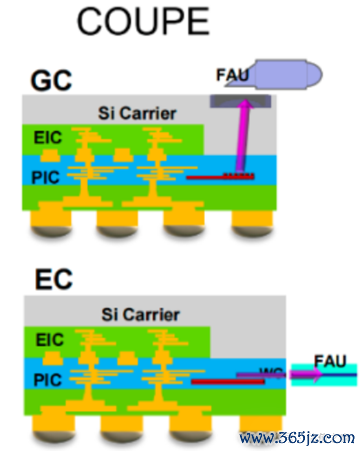

如上图所示，从PIC中出来的光，不错按照接近90度的神态插足FAU（上头紫色箭头），也不错按水平的神态插足FAU（底下紫色箭头），前者被称为垂直光栅耦合有野心（下文简称垂直耦合），后者被称为边际光栅耦合有野心（下文简称边际耦合）。

图片确认：光从PIC中发出，两种神态插足FAU，数据起原于台积电

垂直光栅耦合 vs 边际光栅耦合

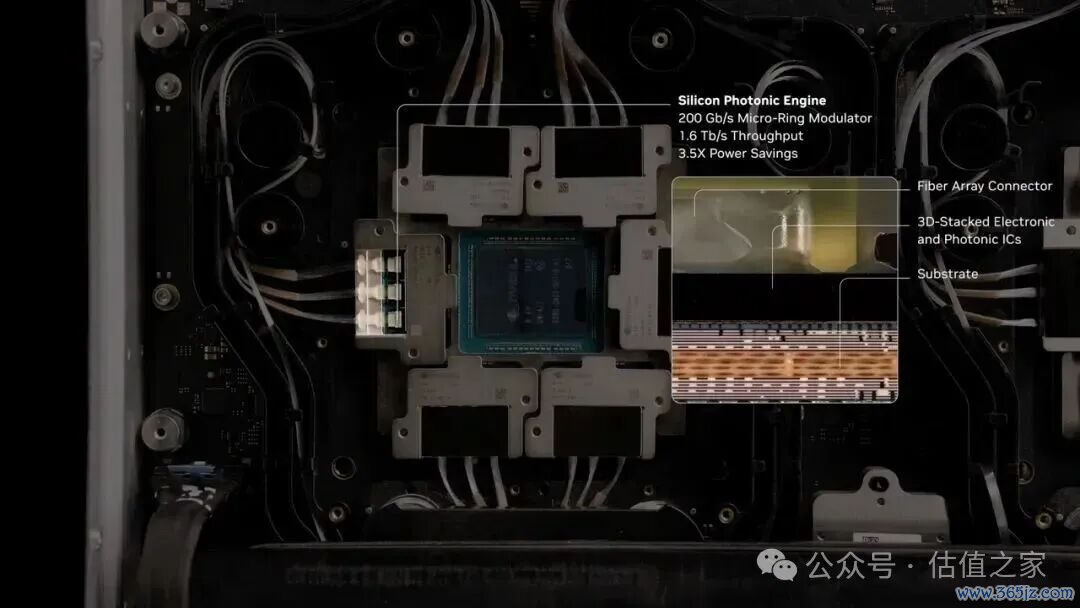

在英伟达面前认真量产并已插足数据中心实机部署的第一代CPO交换机（如Quantum-X Photonics Q3450-LD），接受的是垂直耦合有野心。

图片确认：Quantum-X Photonics Q3450-LD接受垂直耦合有野心，数据起原于英伟达

可是，英伟达在CPO有野心中接受垂直耦合有野心，并不是因为垂直耦合有野心更好，而是一种基于居品良率计划的求实采取或无奈采取。博通的CPO交换机（Bailly平台，基于其Tomahawk系列）在第一代居品中就激进地采取了边际耦合。

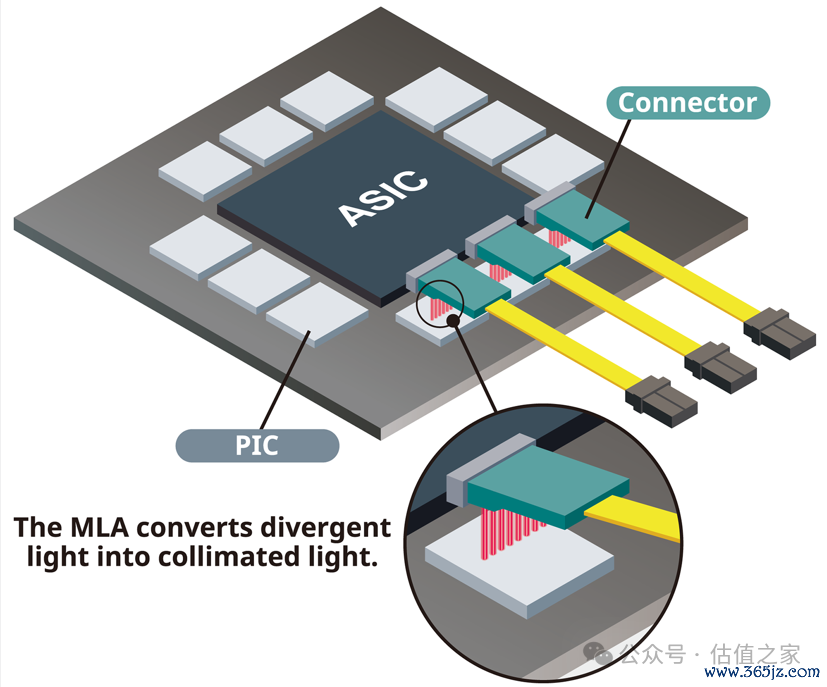

在垂直耦合有野心中，领先需要在PIC的名义上，通过光刻时刻刻蚀出一溜周期性凹槽（即衍射光栅），当FAU中的光垂直上方（无为会歪斜8度独揽以防范光反射回光源）向下射向这些凹槽时，光束会发生布拉格干预：其电磁波在凹槽处发生相互干预，干预相长的终结就是让光路强制发生90度的弯折，从而拐弯并顺着水泛泛向的硅波导流走，插足PIC。

由于垂直耦合骨子上是诓骗了物理衍射旨趣，因此有几个致命瑕玷：

第一，是漏光问题（高插损）。由于物理衍射是向四面八方无法律确认发散的，因此很大一部分光能会径直向下穿透硅基板（漏进基底中），或者向后反射，这导致插入损耗无为在1.5 dB至3.0 dB以上，进而意味着30%到50%的光还莫得插足PIC就漏光损耗了，这对于奋斗的外置CW激光器来说，就很奢靡了。

第二，是窄带宽问题。字据布拉格干预公式，衍射角度与光的波长（或情愫）深度绑定。如若光源波长偏离了遐想波长，光束弯折的角度就会偏离，无法射入波导中。AI时期的多波长复用（WDM）时刻条款通谈能同期通过多种情愫的光，垂直耦合的窄带宽特质径直卡死了这一时刻。

比拟于垂直耦合插损高、低带宽的颓势，边际耦合有野心完满的处分了。

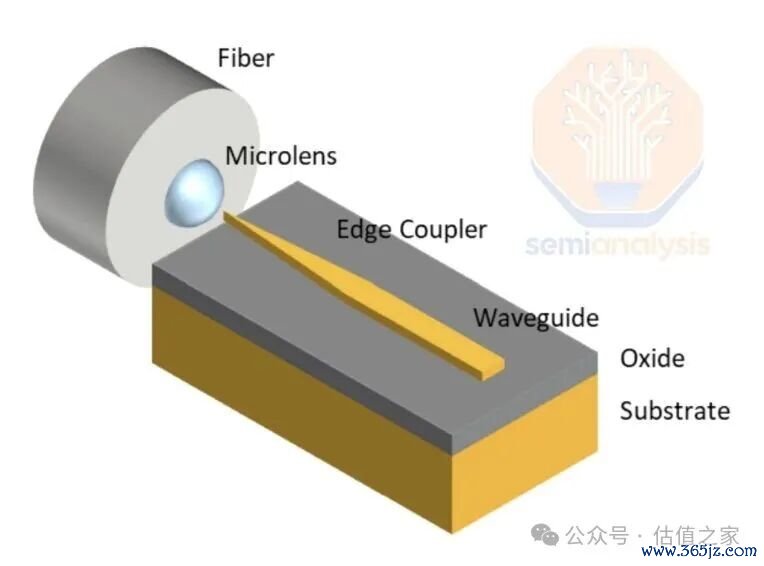

边际耦合是让光纤径直平躺在主板上，横向顶在PIC的断面（边际）上进行对接，由于光是从断面一条直线射进去，它幸免了物理衍射的漏光，插损不错作念到极低的0.2 dB到0.5 dB（光能亏本小于10%），由此插损极低，且具备高带宽特质。

可是，甘蔗莫得两端甜，垂直耦合具有插损高、低带宽的短处，但也有瞄准衙役较大的优点（难度低）。边际耦合具有插损低、高带宽的有点，但也有瞄准衙役较低的短处（难度高）。

在PIC里面用于导光的硅通谈（波导），其截面无为只须0.22μm × 0.5μm，单模光纤，其传光的石英纤芯直径毛糙是10μm独揽，边际耦合很是于将一根直径10厘米的水管（光纤）里的水，一滴不漏地注入到一根直径只须2毫米的吸管（硅光波导）里，如若对接不好，光会发生剧烈的发散和折射，光能损耗会更大。

因此，尽管边际耦合的性能近乎无敌，但它在制造上濒临一个巨大的辛苦（瞄准衙役要小于±0.5μm，且机械臂在封装活水线上很难进行水平推入），一不小心光纤就会撅断，还会占用主板中枢区的物理空间，进而导致良率问题凸起。而垂直耦合有野心则容错率较高，瞄准衙役不错放宽至±1μm ~ 2μm，况且不错在晶圆阶段就进行自动化巨额量测试（机械臂在封装活水线上容易进行垂直贴装），进而良率问题容易得到截止。

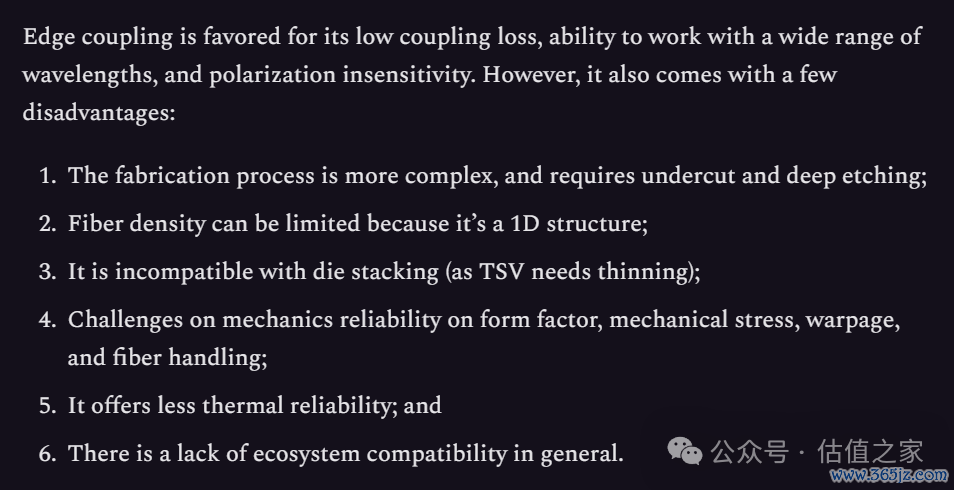

图片确认：边际耦合有野心现在濒临的各类问题，数据起原于Semi Analysis

瑞士炬光，处分了什么问题？

按照上文所述，垂直耦合有野心与边际耦合有野心各有各的问题，也各有各的优点，如若能同期赢得两个有野心的上风：在出产拼装阶段，享受垂直耦合有野心的简约省事；在践诺启动阶段，又能享受边际耦合有野心的极致能效与宽带通路，那即是最佳的处分有野心。

换言之，需要一种处分有野心，既能易于出产、还能让光保持水平走向（截止光的损耗）、同期还能让光顺利插足PIC的波导通谈（耦合后果高）。

瑞士炬光，比较完满的处分了这个问题。

领先，本次时刻授权有野心仍然接受垂直耦合有野心，易于出产。通过垂直光栅耦合器，让外部光纤（FAU）一经接受最容易操作、最省主板面积的“垂直向下插”神态进行安装。

其次，本次授权有野心中的 MPLA（微棱镜透镜阵列），在极其细小的石英玻璃内既截止了光损耗、又涵养了耦合后果。（瑞士炬光将45度微反射棱镜和微透镜阵列（MLA）物理雕塑并合体在了并吞块单体微透镜玻璃上）

具体来看，

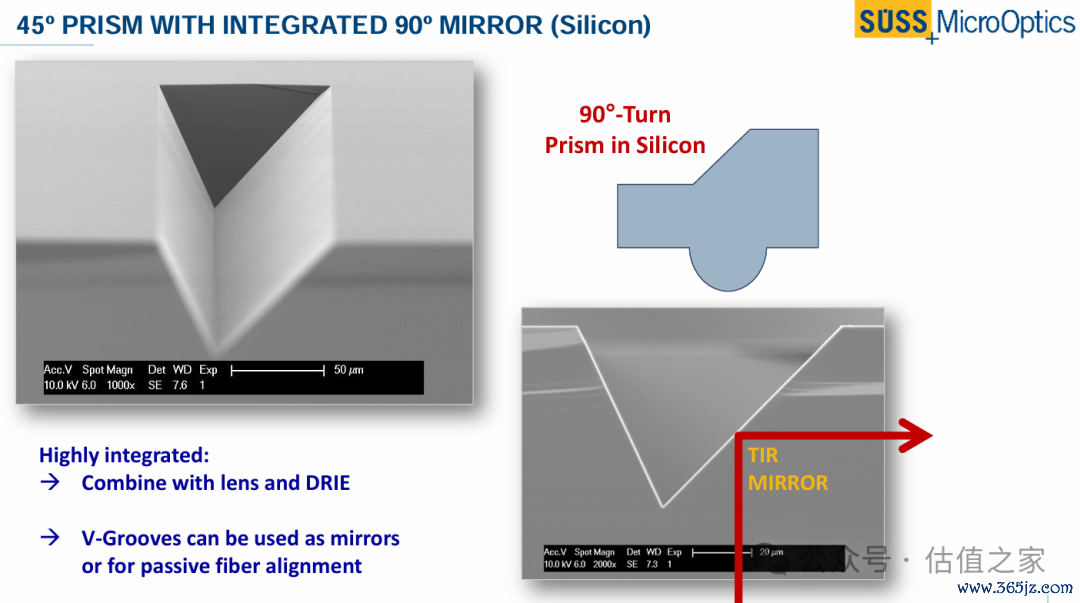

第一步，光路拐弯（中枢时刻）：在微棱镜里面诓骗45度全反射，在不产生任何散射和漏光的前提下，将从FAU出来的垂直光路调转90度，变为水平光束。

图片确认：瑞士炬光MPLA中的微棱镜中枢时刻，数据起原于瑞士炬光

第二步，超等压缩聚焦（中枢时刻）：拐弯后的水平光束，坐窝通过一体化雕塑在侧面的微透镜阵列（MLA），将光束压缩聚焦至亚微米级，径直横向射入PIC芯片的波导通谈中。

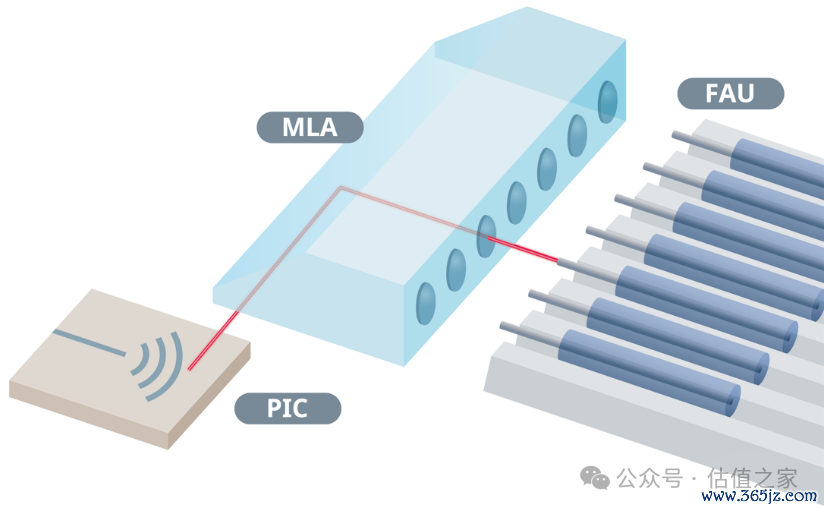

（注：从FAU光纤射出的光斑太大，径直插足PIC芯片会漏光。MLA微透镜阵列是在一块高透光玻璃或石英基底上，接受半导体光刻蚀工艺，雕塑出成百上千个微米级的“超袖珍放大镜（透镜）”酿成的阵列。MLA就像一溜老花镜，把每一齐粗光束变细，极其精确地聚焦射进硅光芯片的细小通谈中）

简约来说，在英伟达的CPO有野心中，一次完整的运算历程如下：

领先外置激光器ELSFP发出超高功率一语气波光束 → 经过ELSFP里面由瑞士炬光提供的非球面微透镜耦合到光纤 → 光束插足光纤阵列单位FAU → 光束从FAU出来 → 光束插足微棱镜透镜阵列MPLA → 在MPLA里面垂直光被微棱镜无损调转标的为水平光 → 水平光束被微透镜MLA压缩 → 压缩后的水平光束插足PIC光波导通谈。

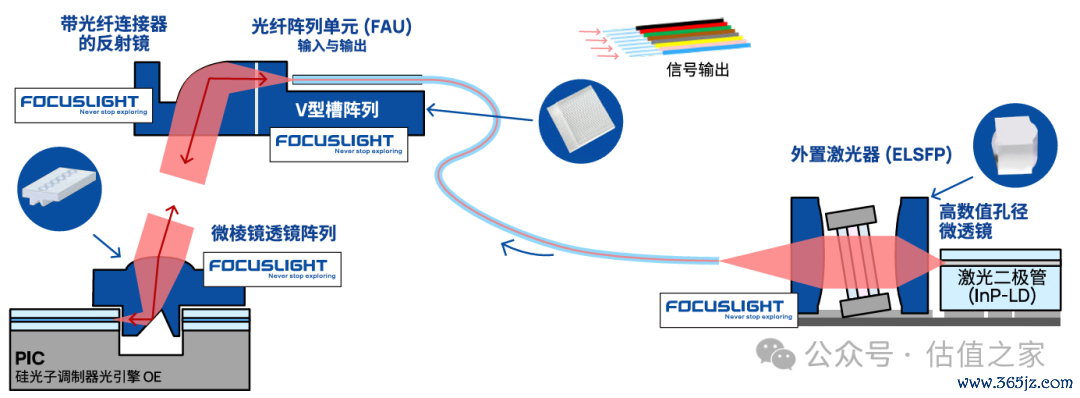

图片确认：炬光科技在CPO有野心中演出的脚色，数据起原于炬光科技

含金量被低估的CPO订单

CPO，一个继续被和光模块搞混的时刻，同期又是一个异日争抢光模块蛋糕的时刻，因此，CPO并不被A股市集可爱，原因也很简约，CPO异日一朝在Scale out场景和Scale up场景放量，则光通讯行业的举座利润将不成幸免向英伟达和台积电滚动。

而能够分得CPO蛋糕的上市公司，可能并莫得光模块时期的百花都放，现在仅罗伯特科、天孚通讯等少数几家上市公司具有明确的分蛋糕旅途，因此能够把抓住CPO生态位的订单，其含金量或者是被大大低估的。
